Cáp ngầm biển cho dòng một chiều (DC) là giải pháp quan trọng trong việc truyền tải điện năng qua khoảng cách xa, đặc biệt trong các ứng dụng liên kết lưới điện quốc tế, tích hợp năng lượng tái tạo như điện gió ngoài khơi, hoặc cung cấp điện cho các đảo và cơ sở ngoài khơi. Với các ưu điểm vượt trội về giảm tổn hao điện năng và khả năng kết nối các hệ thống điện không đồng bộ, cáp ngầm DC được thiết kế đặc biệt để đáp ứng các yêu cầu kỹ thuật khắt khe. LS Cable & System, một trong những nhà sản xuất hàng đầu, cung cấp các loại cáp ngầm DC như MIND DC và XLPE DC, mỗi loại có đặc điểm và mục đích sử dụng riêng biệt. Bài viết dưới đây cung cấp thông tin chi tiết về các loại cáp ngầm biển DC, mục đích sử dụng, và lợi ích của chúng, được tối ưu chuẩn SEO để tăng khả năng tiếp cận trên công cụ tìm kiếm.
Các Loại Cáp Ngầm Biển DC và Mục Đích Sử Dụng
1. Cáp Ngầm DC MIND (Mass-Impregnated Non-Draining)
-
Đặc điểm:
-
Công nghệ lâu đời: Được sử dụng từ những năm 1950, cáp MIND (giấy tẩm cách điện) là loại cáp ngầm DC đáng tin cậy, với lịch sử ứng dụng hơn 70 năm trong các dự án truyền tải điện.
-
Khả năng truyền tải: Phù hợp cho truyền tải điện năng ở khoảng cách cực xa, từ 100 km đến 1,000 km, như các dự án liên kết lưới điện quốc tế (ví dụ: North Sea Link, dài 720 km, công suất 1,400 MW, điện áp ±515 kV).
-
Hiệu ứng điện tích không gian tốt: Lớp cách điện giấy tẩm hợp chất đặc biệt (mass-impregnated) giúp giảm thiểu hiệu ứng điện tích không gian, đảm bảo hiệu suất truyền tải ổn định và giảm tổn hao điện năng.
-
Cấu trúc: Lõi dẫn thường làm từ đồng hoặc nhôm, được bọc bởi lớp giấy tẩm cách điện, vỏ kim loại (thường là chì), và các lớp bảo vệ như giáp thép và vỏ bọc ngoài PE hoặc polypropylene.
-
-
Mục đích sử dụng:
-
Truyền tải điện năng qua khoảng cách cực xa, đặc biệt trong các dự án liên kết lưới điện quốc tế (ví dụ: kết nối Na Uy – Anh, Maroc – Tây Ban Nha).
-
Cung cấp điện cho các đảo xa hoặc cơ sở ngoài khơi như giàn khoan dầu khí, trang trại gió ngoài khơi.
-
Tích hợp các nguồn năng lượng tái tạo (điện gió, thủy triều) vào lưới điện quốc gia.
-
Phù hợp cho các hệ thống HVDC (truyền tải dòng một chiều điện áp cao) yêu cầu độ tin cậy cao và tổn hao thấp.
-
2. Cáp Ngầm DC XLPE (Cross-Linked Polyethylene)
-
Đặc điểm:
-
Khả năng truyền tải: Phù hợp cho truyền tải điện năng ở khoảng cách xa, từ 100 km đến 300 km, lý tưởng cho các dự án kết nối lưới điện khu vực hoặc các trang trại gió ngoài khơi gần bờ.
-
Trọng lượng nhẹ: So với cáp MIND, cáp XLPE nhẹ hơn khi có cùng khả năng truyền tải, giúp giảm chi phí vận chuyển và lắp đặt.
-
Dễ vận hành và bảo dưỡng: Vật liệu cách điện XLPE (polyetilen liên kết ngang) có độ bền cơ học cao, chịu nhiệt tốt (lên đến 90°C khi vận hành liên tục, 250°C trong điều kiện ngắn mạch), và ít yêu cầu bảo trì hơn so với cáp MIND.
-
Cấu trúc: Lõi dẫn đồng hoặc nhôm, cách điện XLPE, màn chắn bán dẫn, vỏ kim loại (thường là chì hoặc băng đồng), giáp thép, và vỏ bọc ngoài PE hoặc polypropylene.
-
-
Mục đích sử dụng:
-
Truyền tải điện năng cho các dự án năng lượng tái tạo gần bờ, như kết nối các trang trại gió ngoài khơi với lưới điện trên đất liền (khoảng cách dưới 300 km).
-
Hỗ trợ các hệ thống HVDC kết nối các khu vực có tần số hoặc điện áp khác nhau, ví dụ: kết nối lưới điện giữa các quốc gia châu Âu.
-
Ứng dụng trong các hệ thống điện ngầm dưới biển hoặc dưới đất với yêu cầu linh hoạt trong lắp đặt và bảo trì.
-
Phù hợp cho các dự án yêu cầu chi phí đầu tư ban đầu thấp hơn so với cáp MIND.
-
Lợi Ích của Cáp Ngầm Biển DC
Cáp ngầm biển DC, đặc biệt là các sản phẩm của LS Cable & System, mang lại nhiều lợi ích vượt trội so với cáp xoay chiều (AC) trong các ứng dụng truyền tải điện năng qua khoảng cách xa và trong môi trường khắc nghiệt:
-
Truyền tải siêu dài không cần nối:
-
LS Cable & System sở hữu công nghệ và thiết bị tiên tiến, cho phép sản xuất cáp ngầm DC siêu dài (lên đến hàng trăm km) mà không cần nối các đoạn ngoài khơi. Điều này giảm thiểu nguy cơ hỏng hóc tại các điểm nối và tăng độ tin cậy của hệ thống.
-
-
Giảm tổn hao điện năng:
-
Hệ thống DC không bị ảnh hưởng bởi tổn hao tần số (như tổn hao giáp, tổn hao điện môi) thường gặp ở cáp AC. Điều này giúp giảm tối đa sụt áp và tổn thất điện năng khi truyền tải qua khoảng cách xa, đặc biệt với cáp MIND (lên đến 1,000 km) và cáp XLPE (lên đến 300 km).
-
-
Kết nối lưới điện không đồng bộ:
-
Cáp DC cho phép kết nối các hệ thống điện có tần số và điện áp khác nhau, ví dụ: liên kết lưới điện giữa các quốc gia như Anh – Pháp, Thụy Điển – Đức, hoặc Maroc – Tây Ban Nha. Điều này loại bỏ giới hạn về công nghệ và điện khi tích hợp các nguồn năng lượng tái tạo hoặc kết nối quốc tế.
-
-
Độ tin cậy và độ bền cao:
-
Cáp MIND: Với công nghệ giấy tẩm cách điện, cáp MIND có độ tin cậy cao, đã được chứng minh qua hàng thập kỷ sử dụng trong các dự án HVDC lớn như NorNed (580 km, 2008).
-
Cáp XLPE: Nhẹ hơn, dễ lắp đặt và bảo trì, với khả năng chịu nhiệt độ cao và chống ăn mòn tốt, phù hợp cho môi trường biển khắc nghiệt.
-
-
Hiệu quả kinh tế:
-
Cáp DC có suất đầu tư thấp hơn so với cáp AC do thiết kế gọn nhẹ hơn và tổn thất công suất thấp hơn (khoảng 80% so với cáp AC cùng công suất và khoảng cách). Điều này dẫn đến chi phí vận hành và tổn thất điện năng thấp hơn, đặc biệt trong các dự án truyền tải xa.
-
-
Tích hợp năng lượng tái tạo:
-
Cáp ngầm DC là giải pháp lý tưởng để kết nối các trang trại gió ngoài khơi, nhà máy điện thủy triều, hoặc các nguồn năng lượng tái tạo khác vào lưới điện quốc gia, hỗ trợ mục tiêu phát triển bền vững và giảm phụ thuộc vào năng lượng hóa thạch.
-
-
Khả năng chống chịu môi trường khắc nghiệt:
-
Cả cáp MIND và XLPE đều được thiết kế với các lớp bảo vệ như vỏ chì, giáp thép, và vỏ bọc PE hoặc polypropylene, đảm bảo khả năng chống thấm, chống ăn mòn, và chịu được áp lực cơ học trong môi trường dưới đáy biển.
-

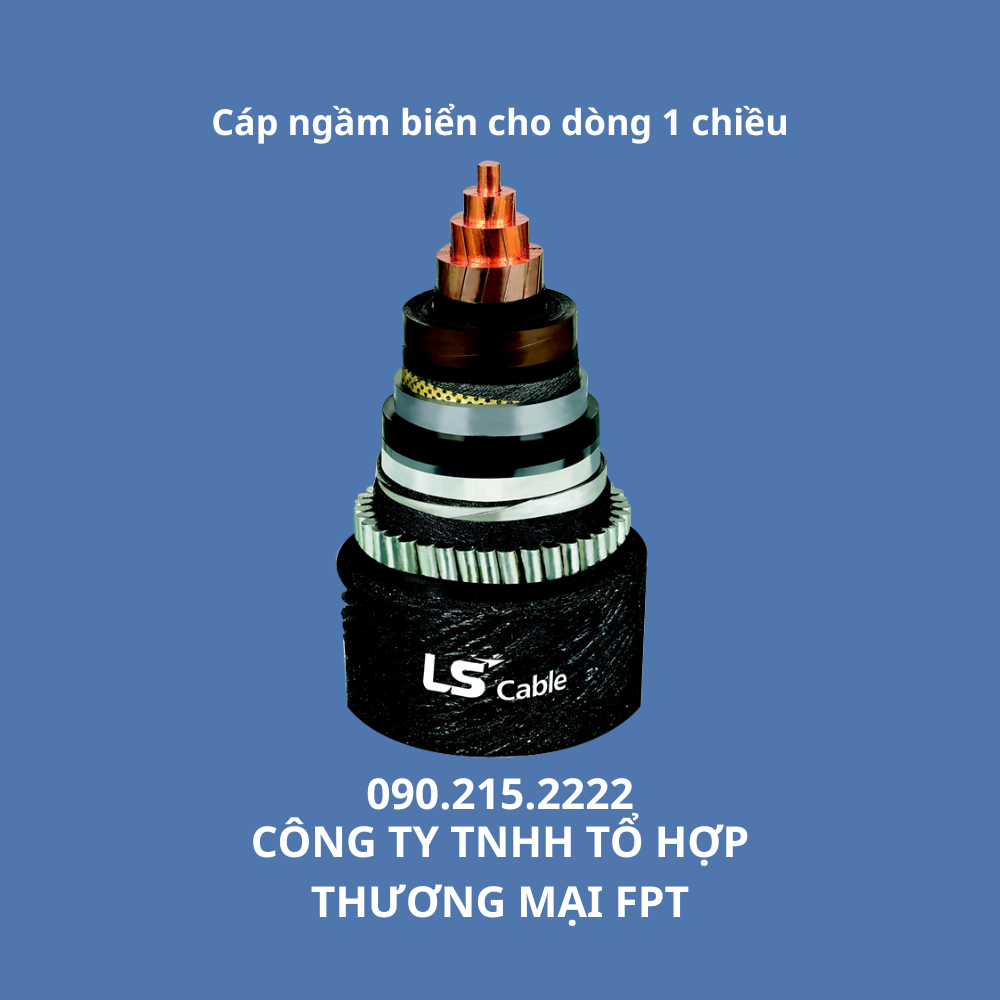

Cấu Trúc Cáp Ngầm Biển DC
Cả hai loại cáp MIND và XLPE DC đều có cấu trúc phức tạp để đáp ứng các yêu cầu kỹ thuật trong môi trường biển:
-
Lõi dẫn: Đồng hoặc nhôm bện tròn, tối ưu hóa độ dẫn điện và tính linh hoạt.
-
Cách điện:
-
MIND: Giấy tẩm hợp chất cách điện (mass-impregnated), giảm hiệu ứng điện tích không gian.
-
XLPE: Polyetilen liên kết ngang, chịu nhiệt độ cao (90°C liên tục, 250°C ngắn mạch) và chống ăn mòn.
-
-
Màn chắn bán dẫn: Lớp bán dẫn ép đùn, đảm bảo phân bố điện trường đồng đều và giảm nguy cơ phóng điện.
-
Vỏ kim loại: Thường là chì (đối với MIND) hoặc băng đồng (đối với XLPE), cung cấp khả năng chống thấm và chống nhiễu điện từ.
-
Giáp: Dây thép mạ kẽm với hợp chất bitumen, bảo vệ cáp khỏi tác động cơ học và ăn mòn.
-
Vỏ bọc ngoài: PE hoặc polypropylene với vạch màu, chống thấm và dễ nhận diện.
-
Cáp sợi quang (tùy chọn): Tích hợp để truyền tín hiệu dữ liệu hoặc giám sát từ xa.
Ứng Dụng Cụ Thể
-
Kết nối lưới điện quốc tế: Ví dụ, dự án North Sea Link (720 km, ±515 kV, 1,400 MW) kết nối Na Uy và Anh, sử dụng cáp MIND DC.
-
Tích hợp năng lượng tái tạo: Kết nối các trang trại gió ngoài khơi với lưới điện đất liền, như các dự án ở châu Âu (Đan Mạch – Thụy Điển, Hy Lạp – Ý).
-
Cung cấp điện cho đảo và cơ sở ngoài khơi: Cáp XLPE DC thường được sử dụng cho các khoảng cách ngắn hơn (dưới 300 km) để cung cấp điện cho các đảo hoặc giàn khoan dầu khí.
-
Hệ thống điện thông minh: Tích hợp sợi quang trong cáp cho phép giám sát và truyền dữ liệu, hỗ trợ các lưới điện hiện đại.
Lý Do Chọn Cáp Ngầm DC của LS Cable & System
-
Công nghệ tiên tiến: LS Cable & System có khả năng sản xuất cáp siêu dài không cần nối, giảm nguy cơ hỏng hóc và tăng độ tin cậy.
-
Chất lượng đạt chuẩn quốc tế: Tuân thủ các tiêu chuẩn như IEC 60502-2, IEC 62067, và các yêu cầu của Electra số 171, Electra số 189, Cigre TB số 490.
-
Khả năng tùy chỉnh: Cung cấp các giải pháp cáp MIND và XLPE phù hợp với các yêu cầu cụ thể về điện áp, công suất, và khoảng cách truyền tải.
-
Hiệu quả kinh tế và kỹ thuật: Giảm tổn hao điện năng, chi phí vận hành, và khả năng kết nối các hệ thống điện không đồng bộ.
Kết Luận
Cáp ngầm biển DC, bao gồm MIND DC và XLPE DC, là giải pháp tối ưu cho truyền tải điện năng qua khoảng cách xa, đặc biệt trong các dự án liên kết lưới điện quốc tế và tích hợp năng lượng tái tạo. Cáp MIND phù hợp cho các khoảng cách cực xa (100-1,000 km) với độ tin cậy cao, trong khi cáp XLPE lý tưởng cho các khoảng cách ngắn hơn (100-300 km) với trọng lượng nhẹ và dễ bảo trì. Với công nghệ sản xuất tiên tiến, LS Cable & System cung cấp các loại cáp DC chất lượng cao, đáp ứng các tiêu chuẩn quốc tế và mang lại lợi ích vượt trội về giảm tổn hao, kết nối không đồng bộ, và độ bền trong môi trường khắc nghiệt. Đây là lựa chọn lý tưởng cho các dự án điện lực hiện đại, đặc biệt trong bối cảnh phát triển năng lượng tái tạo và kết nối lưới điện quốc tế.
