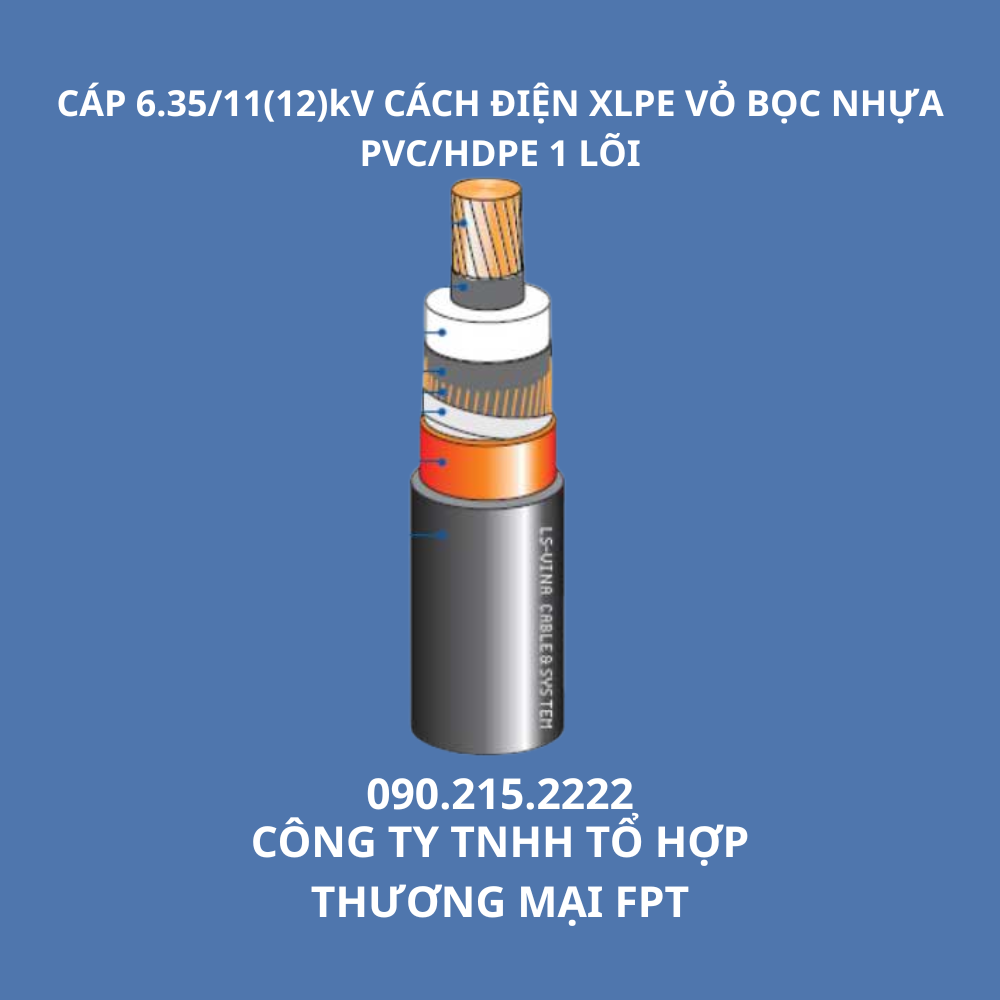

Cáp 6.35/11(12)kV, ruột đồng, 1 lõi, cách điện XLPE, vỏ bọc PVC/HDPE là sản phẩm cáp điện chất lượng cao của Paragon, được thiết kế để đáp ứng các yêu cầu truyền tải điện trung thế với độ an toàn và hiệu suất vượt trội. Với cấu trúc chắc chắn, cách điện XLPE tiên tiến và vỏ bọc bền bỉ, sản phẩm này phù hợp cho các hệ thống điện trung thế trong các công trình công nghiệp, đô thị, nhà máy điện, và các khu vực yêu cầu độ tin cậy cao.
Mô tả sản phẩm
-
Điện áp định mức: 6.35/11(12)kV.
-
Số lõi: 1 lõi, ruột đồng ủ mềm.
-
Cách điện: Hợp chất XLPE (Polyetilen liên kết ngang), đảm bảo độ bền cách điện cao và khả năng chịu nhiệt tốt.
-
Vỏ bọc: Hợp chất PVC hoặc HDPE, cung cấp khả năng chống chịu môi trường và bảo vệ cơ học.
-
Ứng dụng: Lắp đặt trong các hệ thống điện trung thế, bao gồm mạng lưới phân phối điện, nhà máy, khu công nghiệp, và các công trình đô thị.
-
Tùy chọn đặc biệt:
-
Chống nước: Băng keo chống nước theo chiều dọc hoặc băng keo nhôm chống nước xung quanh.
-
Chống côn trùng: Thêm hóa chất chống côn trùng vào vỏ bọc, sử dụng vỏ bọc vải sợi nylon hoặc băng đồng gấp đôi.
-
Tiêu chuẩn áp dụng
-
AS/NZS 1429.1:2006: Tiêu chuẩn Úc/New Zealand cho cáp điện lực cách điện đùn ép, điện áp định mức từ 1kV trở lên.
Thuộc tính kỹ thuật
-
Điện áp định mức: 6.35/11(12)kV.
-
Điện áp thử: 21kV trong 5 phút.
-
Phóng điện cục bộ: ≤ 5pC tại 10kV, đảm bảo hiệu suất cách điện cao.
-
Độ bền cách điện: Tối thiểu 40,000 GΩm tại 20°C.
-
Dòng chạm đất màn chắn dây đồng: 10kA trong 1 giây.
-
Bán kính uốn cong:
-
Trong quá trình lắp đặt: 25 x OD (đường kính tổng thể).
-
Sau khi lắp đặt: 15 x OD.
-
Cấu trúc và vật liệu
-
Dây dẫn:
-
Vật liệu: Sợi đồng ủ mềm, độ tinh khiết cao, đảm bảo khả năng dẫn điện tối ưu.
-
Cấu trúc:
-
Lõi bện tròn, không nén (Class 2 – IEC 60228) cho tiết diện nhỏ hơn hoặc bằng 10mm².
-
Lõi bện nén tròn (Class 2 – IEC 60228) cho tiết diện trên 10mm², tối ưu hóa kích thước và hiệu suất dẫn điện.
-
-
-
Màn chắn dây dẫn:
-
Hợp chất bán dẫn, giảm thiểu phóng điện cục bộ và tăng cường độ bền cách điện.
-
-
Cách điện:
-
Hợp chất XLPE: Polyetilen liên kết ngang, cho phép:
-
Nhiệt độ làm việc liên tục: 90°C.
-
Nhiệt độ ngắn mạch tối đa: 250°C.
-
Độ bền điện cao, khả năng chống chịu môi trường tốt.
-
-
-
Màn chắn cách điện:
-
Hợp chất bán dẫn kết hợp với màn chắn dây đồng, đảm bảo khả năng chạm đất và bảo vệ điện từ.
-
-
Vỏ bọc:
-
Hợp chất PVC hoặc HDPE: Cung cấp khả năng chống chịu môi trường, chống ăn mòn, và bảo vệ cơ học.
-
Tùy chọn chống nước:
-
Băng keo chống nước theo chiều dọc.
-
Băng keo nhôm chống nước xung quanh.
-
-
Tùy chọn chống côn trùng:
-
Thêm hóa chất chống côn trùng vào vỏ bọc ngoài.
-
Vỏ bọc vải sợi nylon.
-
Băng đồng gấp đôi để tăng cường bảo vệ.
-
-
Ưu điểm của cáp 6.35/11(12)kV Paragon
-
Hiệu suất điện vượt trội:
-
Phóng điện cục bộ thấp (≤ 5pC tại 10kV) và độ bền cách điện cao (40,000 GΩm) đảm bảo truyền tải điện an toàn và ổn định.
-
-
Độ bền và tuổi thọ cao:
-
Lõi đồng ủ mềm, cách điện XLPE, và vỏ bọc PVC/HDPE đảm bảo độ bền cơ học và điện học, phù hợp cho sử dụng lâu dài.
-
-
Khả năng chống chịu môi trường:
-
Tùy chọn chống nước (băng keo dọc hoặc nhôm) và chống côn trùng (hóa chất, vải nylon, băng đồng) đảm bảo hoạt động ổn định trong các điều kiện khắc nghiệt.
-
-
An toàn và thân thiện với môi trường:
-
Vỏ bọc PVC/HDPE không chứa chất độc hại, tùy chọn HDPE tăng cường khả năng chống chịu môi trường.
-
-
Dễ dàng lắp đặt:
-
Bán kính uốn cong linh hoạt (25xOD khi lắp đặt, 15xOD sau lắp đặt) phù hợp cho các hệ thống điện phức tạp.
-
-
Giá cả cạnh tranh:
-
Chất lượng cao với mức giá hợp lý, đáp ứng nhu cầu của nhiều đối tượng khách hàng.
-
Ứng dụng
Cáp 6.35/11(12)kV, 1 lõi, cách điện XLPE, vỏ bọc PVC/HDPE Paragon được ứng dụng rộng rãi trong các môi trường:
-
Hệ thống điện trung thế: Mạng lưới phân phối điện, trạm biến áp.
-
Công trình công nghiệp: Nhà máy, khu công nghiệp, nhà máy điện.
-
Công trình đô thị: Tòa nhà, trung tâm thương mại, bệnh viện, trường học.
-
Công trình dân dụng: Chung cư, khu dân cư, hệ thống điện ngầm.
