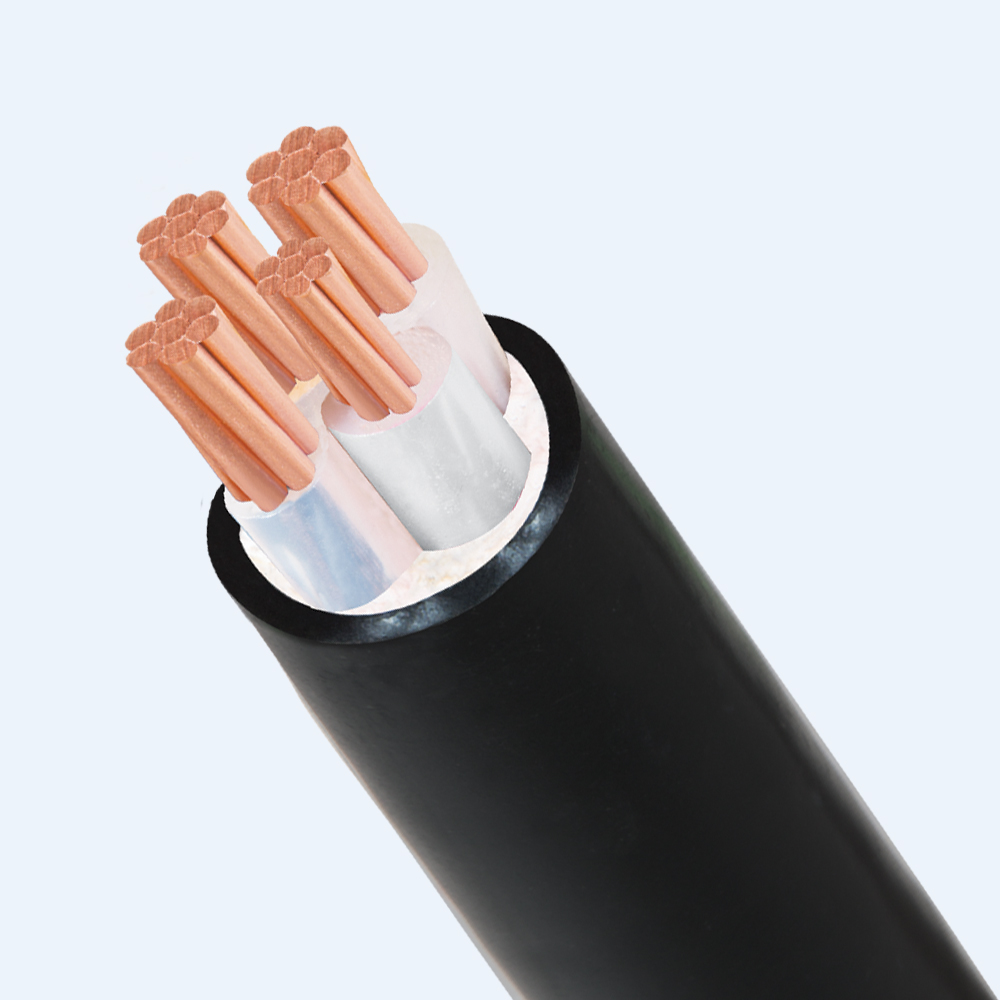

Trong hệ thống điện cơ điện tòa nhà và hạ tầng công nghiệp, cáp điện hạ thế đóng vai trò truyền dẫn năng lượng cốt lõi. Khả năng vận hành liên tục và tính an toàn của hệ thống phụ thuộc lớn vào chất lượng lớp cách điện. Độ dày vỏ bọc cách điện của cáp hạ thế bao nhiêu là đạt chuẩn an toàn? Vấn đề này được quy định rõ ràng trong các tiêu chuẩn kỹ thuật hiện hành.
Quy chuẩn kỹ thuật áp dụng cho cáp hạ thế
Hệ thống tiêu chuẩn kỹ thuật quốc gia và quốc tế áp dụng phương pháp phân loại độ dày cách điện dựa trên thiết kế lõi dẫn và vật liệu. Đối với cáp điện áp danh định từ 1 kV đến 3 kV, tiêu chuẩn TCVN 5935-1 / IEC 60502-1 là căn cứ pháp lý và kỹ thuật cao nhất để đánh giá độ dày đạt chuẩn tại Việt Nam.
Độ dày danh định của lớp cách điện không phải là một con số cố định. Thông số này thay đổi tăng dần theo tiết diện mặt cắt của ruột dẫn nhằm bảo đảm khả năng chịu lực cơ học và cường độ trường điện môi.

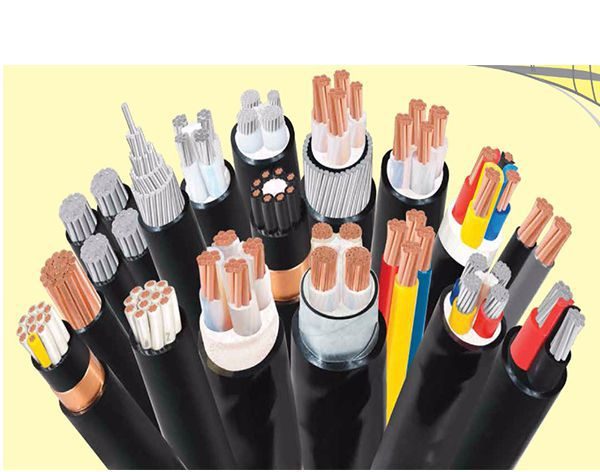

Độ dày cách điện tiêu chuẩn theo vật liệu
Hai loại vật liệu cách điện phổ biến nhất hiện nay trên thị trường là XLPE (Polyethylene liên kết chéo) và PVC (Polyvinyl Chloride). Mỗi loại vật liệu có đặc tính lý hóa riêng, dẫn đến sự khác biệt về quy định độ dày danh định.
Lớp cách điện XLPE (Nhiệt độ làm việc tối đa 90°C)
Vật liệu XLPE có khả năng chịu nhiệt cao và đặc tính cơ học tốt, cho phép tối ưu hóa độ dày mỏng hơn so với PVC ở cùng mức tiết diện.
| Tiết diện danh định của ruột dẫn (mm2) | Độ dày danh định của lớp cách điện XLPE (mm) |
| Từ 1.5 đến 16 | 0.7 |
| Từ 25 đến 35 | 0.9 |
| Từ 50 đến 70 | 1.1 |
| Từ 95 đến 120 | 1.2 |
| 150 | 1.4 |
| 185 | 1.6 |
| 240 | 1.7 |
| 300 | 1.8 |
Lớp cách điện PVC (Nhiệt độ làm việc tối đa 70°C)
Do đặc tính chịu nhiệt thấp hơn, lớp cách điện PVC yêu cầu kết cấu dày hơn để đảm bảo giới hạn an toàn áp suất ở nhiệt độ cao.
| Tiết diện danh định của ruột dẫn (mm2) | Độ dày danh định của lớp cách điện PVC (mm) |
| Từ 1.5 đến 6 | 0.8 |
| Từ 10 đến 16 | 1.0 |
| Từ 25 đến 35 | 1.2 |
| 50 | 1.4 |
| Từ 70 đến 95 | 1.6 |
| 120 | 1.8 |
Phương pháp kiểm tra và giới hạn sai số cho phép
Khi thực hiện kiểm định chất lượng cáp hạ thế của các thương hiệu như Trần Phú, Cadivi, Cadisun hay LS Vina tại phòng thí nghiệm, kỹ sư trắc nghiệm sử dụng kính hiển vi đo lường hoặc thiết bị chuyên dụng để xác định độ dày thực tế.
Tiêu chuẩn TCVN/IEC quy định sai số âm cho phép tại điểm mỏng nhất của lớp cách điện theo công thức:
t_min ≥ 0.9 x t_nom − 0.1
Trong đó:
• t_min là độ dày tối thiểu đo được tại một điểm bất kỳ trên lát cắt (tính bằng mm).
• t_ nom là độ dày danh định được tra cứu trong bảng quy chuẩn nêu trên (tính bằng mm).
Nếu kết quả đo đạc thực tế có giá trị nhỏ hơn t_min, mẫu cáp đó bị đánh giá là không đạt tiêu chuẩn an toàn kỹ thuật về độ dày cách điện.

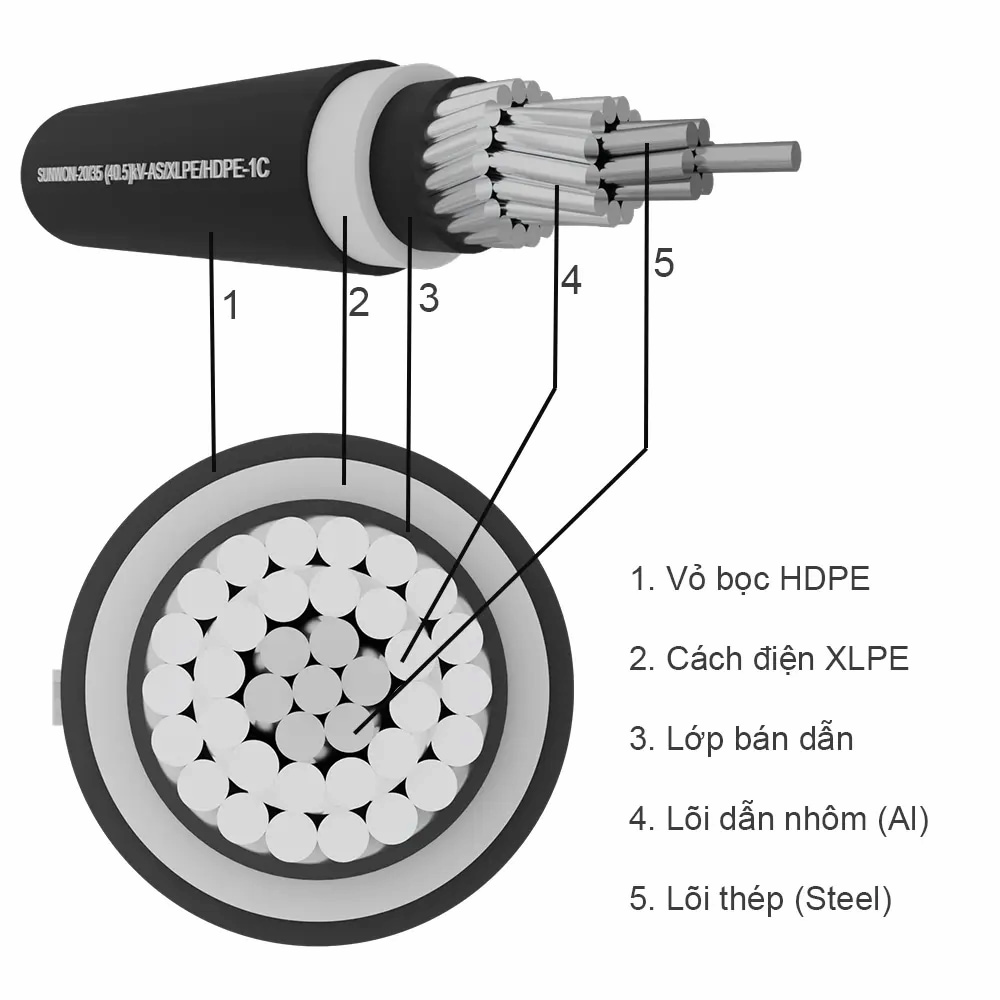

Quy chuẩn độ dày của lớp vỏ bọc bảo vệ ngoài cùng
Bên cạnh lớp cách điện trực tiếp cho lõi, lớp vỏ bọc ngoài cùng (thường bằng PVC hoặc PE) có nhiệm vụ chống thấm nước, kháng hóa chất và chịu lực tác động từ môi trường.
Độ dày danh định của vỏ bọc ngoài (T_s) được xác định dựa trên đường kính giả định trước khi bọc vỏ (D_f) theo công thức tiêu chuẩn:
T_s = 0.035 x D_f + 1.0 mm
Theo quy định chung, độ dày vỏ bọc ngoài của cáp hạ thế không được nhỏ hơn 1.4 mm đối với cáp đơn lõi. Đối với các dòng cáp đa lõi hoặc cáp ngầm có giáp kim loại bảo vệ (DATA, DSTA), độ dày vỏ bọc ngoài thường dao động từ 1.8 mm đến 3.0 mm tùy thuộc vào tổng đường kính lõi cáp.
Việc đối chiếu chính xác các thông số độ dày cách điện tuân thủ tiêu chuẩn TCVN/IEC giúp các kỹ sư cơ điện kiểm soát chất lượng vật tư đầu vào, ngăn ngừa triệt để nguy cơ rò rỉ điện, chập cháy trong quá trình vận hành hệ thống.
