Hệ thống điện 3 pha đóng vai trò điều khiển và vận hành toàn bộ dây chuyền máy móc, thiết bị sản xuất trong các nhà xưởng công nghiệp. Việc tính toán và lựa chọn chính xác tiết diện dây cáp điện không chỉ quyết định đến sự an toàn, phòng chống cháy nổ do quá tải mà còn giúp doanh nghiệp tối ưu hóa chi phí đầu tư ban đầu và giảm thiểu hao hụt điện năng trong quá trình vận hành. Bài viết này sẽ hướng dẫn quy trình tính tiết diện dây cáp điện 3 pha chuẩn kỹ thuật và thực tế nhất hiện nay.
Quy trình tính tiết diện dây cáp điện 3 pha chuẩn kỹ thuật
Để chọn được tiết diện dây dẫn chính xác, dòng tải thực tế không được vượt quá dòng điện định mức tối đa của dây và phải kiểm tra kỹ độ sụt áp trên các đường truyền tải xa.
Bước 1: Xác định tổng công suất tiêu thụ điện (P)
Công việc đầu tiên là thống kê toàn bộ công suất của hệ thống máy móc sản xuất, hệ thống điều hòa thông gió và thiết bị chiếu sáng trong nhà xưởng. Thông số này được lấy trực tiếp trên nhãn kỹ thuật của từng thiết bị (đơn vị tính là kW hoặc W).
Bước 2: Tính dòng điện tính toán (I_tt)
Sau khi có tổng công suất, áp dụng công thức tính )dòng điện chạy trong hệ thống điện 3 pha định mức (380V) như sau:
I_tt= P / (√3 x U x cos φ x η)
– Trong đó:
• P: Tổng công suất tiêu thụ toàn mạng điện (W).
• U: Điện áp định mức giữa các pha (380V).
• cos φ: Hệ số công suất (thường lấy trung bình từ 0.8 đến 0.85 đối với nhà xưởng sử dụng nhiều động cơ).
• η: Hiệu suất của máy móc thiết bị (thường dao động từ 0.85 đến 0.9).
– Ví dụ thực tế: Một nhà xưởng có tổng công suất thiết bị P = 50kW = 50000W, hệ số công suất cos φ = 0.8. Dòng điện tính toán được xác định:
I_tt = 50000 / (1.732 x 380 x 0.8) ≈ 95A
Bước 3: Xác định dòng điện chọn dây dẫn (I_cd)
Để đảm bảo an toàn khi các động cơ lớn khởi động cùng lúc hoặc khi hệ thống hoạt động quá tải nhẹ, cần nhân dòng điện tính toán với hệ số an toàn k (thường chọn k = 1.2 đến 1.4).
I_cd = I_tt x k
Áp dụng vào ví dụ trên: I_cd = 95A x 1.2 = 114A.

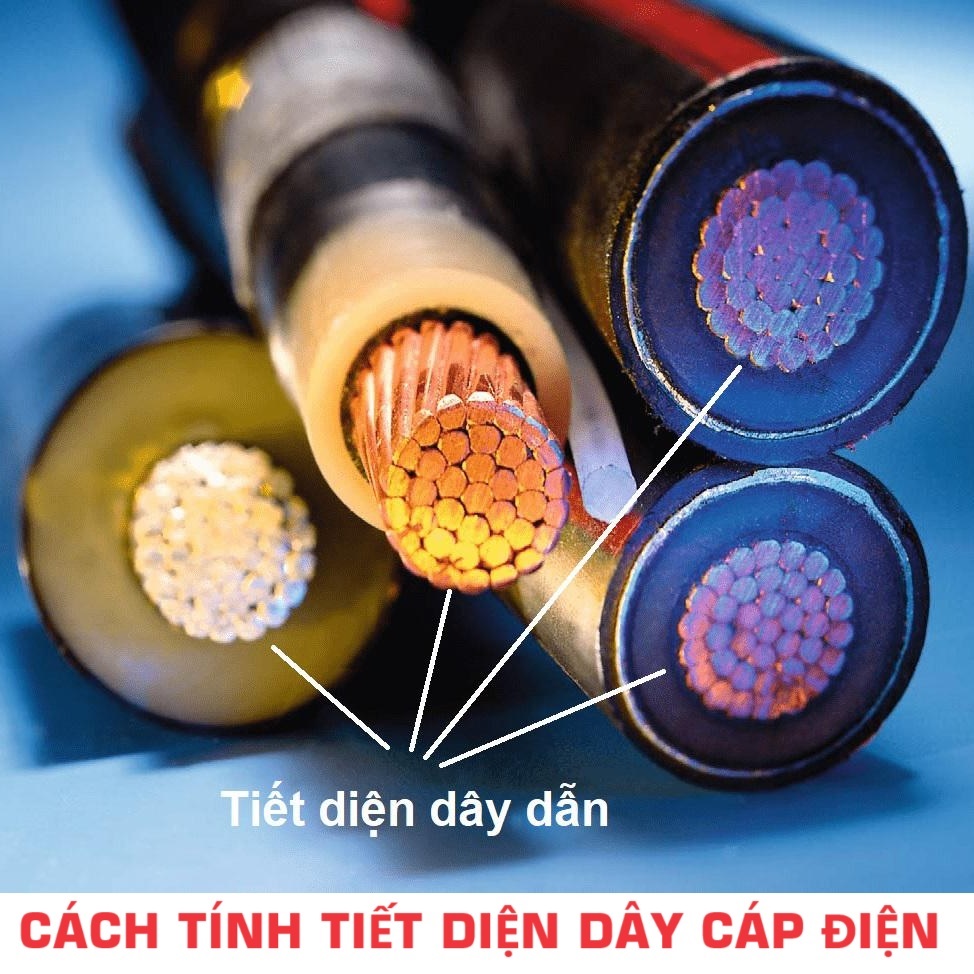

Bước 4: Tra bảng tiết diện dây cáp điện từ nhà sản xuất
Dựa vào giá trị dòng điện chọn dây (I_cd = 114\A), tiến hành tra cứu bảng dòng tải cho phép trong catalogue của các thương hiệu uy tín để tìm tiết diện ruột đồng (S) phù hợp.
• Kinh nghiệm tính nhanh tại công trường: Đối với ruột đồng (Cu) bọc cách điện XLPE/PVC lắp trên thang máng cáp thông thoáng, mật độ dòng điện kinh tế thường dao động khoảng 4A/mm² đến 5A/mm².
• Với dòng điện 114A, tiết diện tính nhanh: 114 / 4.5 ≈ 25.3mm². Ta sẽ chọn cáp có tiết diện tiêu chuẩn gần nhất là 25mm² hoặc tăng lên 35mm² để dự phòng cho việc mở rộng quy mô sản xuất sau này.

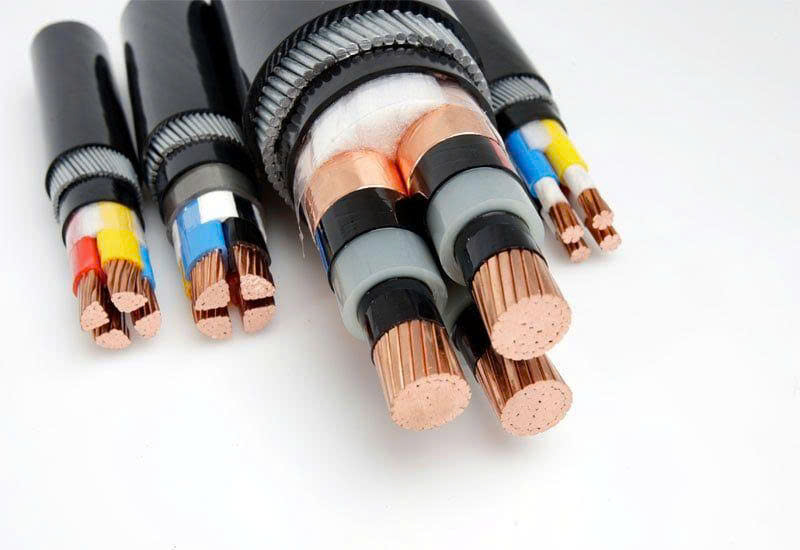

Những lưu ý thực tế khi chọn dây dẫn cho nhà xưởng
Bên cạnh các công thức lý thuyết, việc chọn dây cáp điện 3 pha ngoài thực tế công trường đòi hỏi kỹ sư phải cân nhắc thêm các yếu tố môi trường và khoảng cách:
– Khoảng cách truyền tải và độ sụt áp: Nếu khoảng cách từ trạm biến áp hoặc tủ điện tổng đến máy sản xuất vượt quá 50m, hiện tượng sụt áp sẽ xảy ra. Bắt buộc phải nâng thêm từ một đến hai cấp tiết diện dây để đảm bảo điện áp cuối nguồn không bị tụt quá 5%, giúp máy móc không bị chập chờn.
– Môi trường lắp đặt hệ thống: Dây cáp điện đi chung nhiều sợi trong một đường ống gen nhựa hoặc đi trong thang máng cáp kín sẽ có khả năng tản nhiệt kém. Do đó, cần nhân thêm hệ số giảm dòng (giảm từ 10% đến 20% khả năng chịu tải của dây so với khi đi ngoài không khí tự do).
→ Việc tính tiết diện dây cáp điện 3 pha chính xác là bước chuẩn bị quan trọng để xây dựng một hệ thống vận hành an toàn và bền bỉ cho nhà xưởng. Thực hiện đúng quy trình kỹ thuật này không chỉ giúp doanh nghiệp bảo vệ thiết bị sản xuất, tránh các sự cố cháy nổ nguy hiểm mà còn tối ưu hóa chi phí đầu tư và vận hành về lâu dài.
