Trong công tác thiết kế hệ thống cơ điện (M&E) cũng như lập dự toán thi công, tài liệu catalogue cáp điện LS là căn cứ kỹ thuật quan trọng để lựa chọn vật tư đạt chuẩn. Việc nắm vững cấu tạo, kích thước và định mức tải dòng giúp kỹ sư dễ dàng bảo vệ phương án trước chủ đầu tư. Cáp Điện Hà Nội cung cấp link tải tài liệu chính thức cùng các hướng dẫn tra cứu chi tiết dưới đây.
Link tải (Download) trọn bộ tài liệu Catalogue LS-VINA bản mới (PDF)
Nhà sản xuất LS-VINA Cable & System định kỳ cập nhật các tiêu chuẩn vật liệu và dải sản phẩm mới nhằm đáp ứng yêu cầu khắt khe của các công trình công nghiệp và dân dụng. Bạn đọc có thể xem trực tiếp hoặc tải trọn bộ tài liệu catalogue cáp điện LS định dạng PDF phục vụ công tác làm hồ sơ nghiệm thu vật tư đầu vào:
• Tên tài liệu: LS-VINA Medium Voltage & Low Voltage Cable Catalogue
• Định dạng file: PDF chuẩn chất lượng cao, rõ nét từng sơ đồ mặt cắt
• Đường dẫn tải tài liệu: Tải trọn bộ Catalogue LS-VINA PDF
Việc lưu trữ sẵn file catalogue cáp điện LS trên máy tính hoặc điện thoại giúp các kỹ sư hiện trường đối soát nhanh mã hiệu, tránh sai sót khi tiếp nhận rulo cáp tại dự án.
>>>> Xem thêm: Mua dây cáp điện LS chính hãng tại Cáp Điện Hà Nội, giá tốt

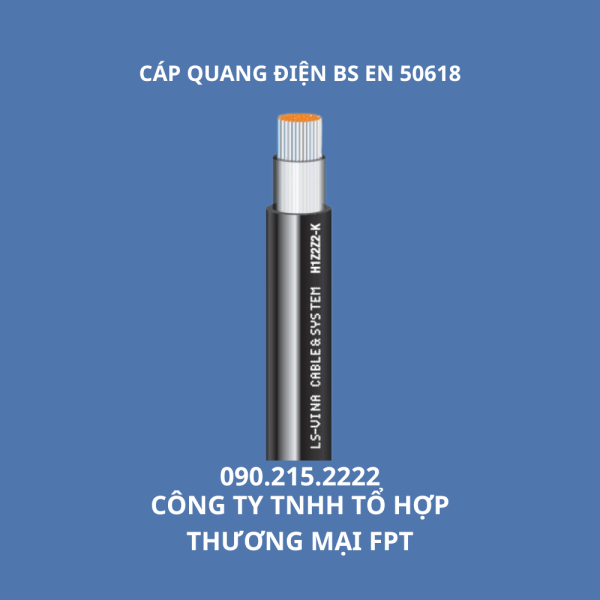

Các nhóm sản phẩm chính trong catalogue cáp điện LS
Tài liệu kỹ thuật từ nhà sản xuất phân chia các dòng dây và cáp điện thành từng chuyên mục rõ ràng, phục vụ từ lưới điện dân dụng đến mạng lưới công nghiệp nặng.

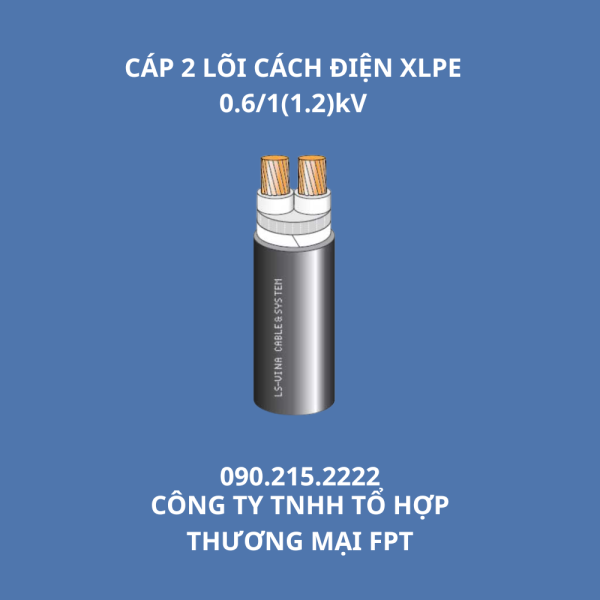

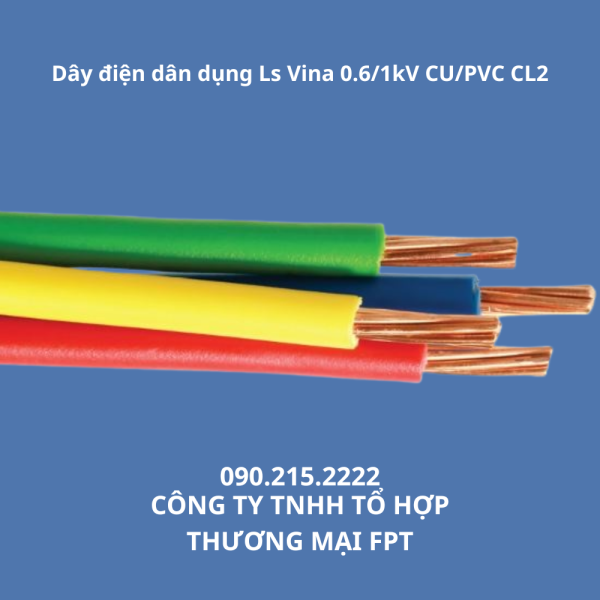

Cáp hạ thế
Dòng sản phẩm truyền tải điện áp 0.6/1 kV với ruột dẫn bằng đồng (Cu) hoặc nhôm (Al), cách điện XLPE hoặc PVC. Nhóm này bao gồm cáp treo không giáp (như Cu/XLPE/PVC, AXV) và cáp ngầm bọc giáp băng thép chịu lực nén ép (Cu/XLPE/PVC/DSTA/PVC, AXV/DSTA) chuyên dụng cho rãnh hào ngầm.

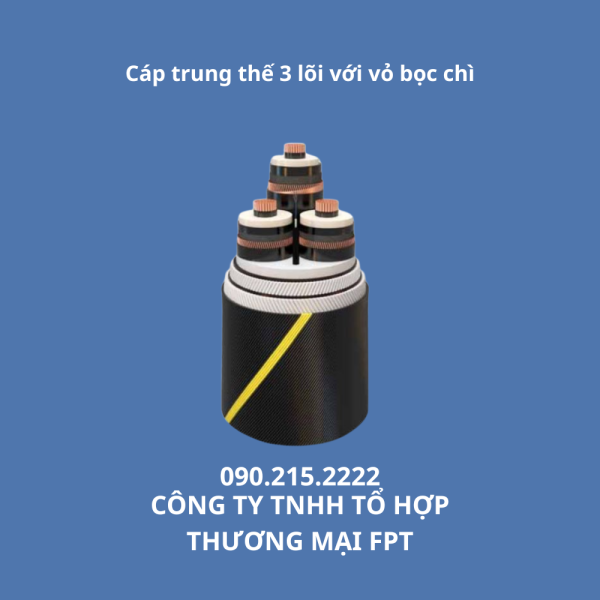

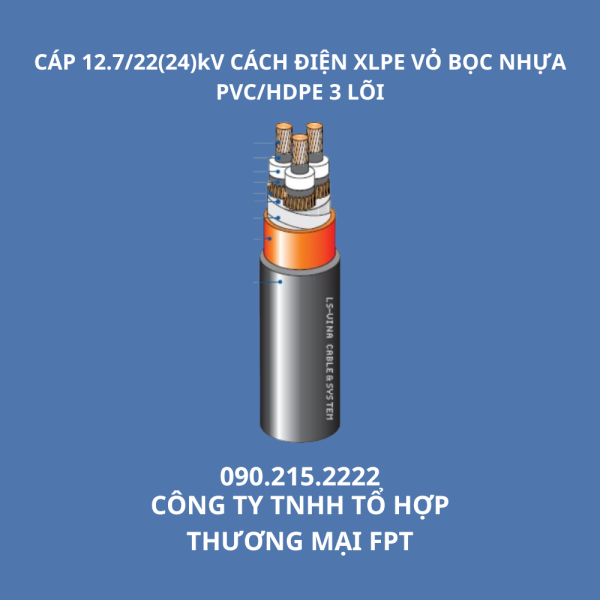

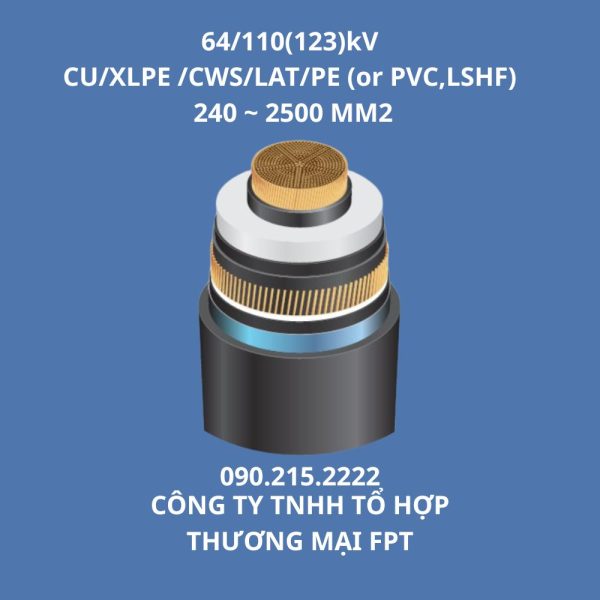

Cáp trung thế
Vận hành ở các dải điện áp từ 3.6/6 kV, 12/20(24) kV đến 20/35(40.5) kV. Trong catalogue cáp điện LS, nhóm cáp trung thế được mô tả chi tiết với cấu tạo màn chắn kim loại (băng đồng hoặc sợi đồng), lớp bán dẫn trong – ngoài và giáp kim loại bảo vệ, phục vụ các tuyến truyền tải ngầm từ trạm biến áp phân phối.
Cáp chống cháy và cáp chậm cháy
Dòng cáp an toàn cho các công trình công cộng như trung tâm thương mại, chung cư cao tầng, bệnh viện và đường hầm:
• Cáp chậm cháy: Vỏ bọc sử dụng vật liệu chống cháy lan (FR-PVC) đáp ứng tiêu chuẩn IEC 60332.

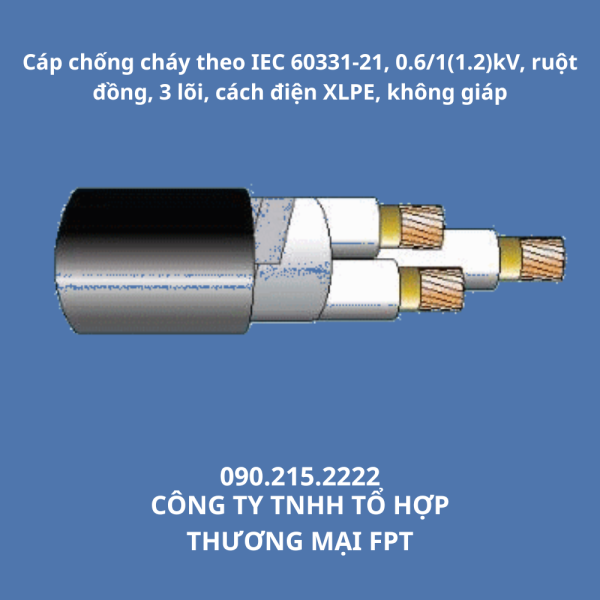

• Cáp chống cháy: Ruột dẫn bọc băng mica chịu nhiệt độ cao, vỏ bọc ít khói không độc (LSZH), duy trì mạch điện hoạt động trong điều kiện hỏa hoạn theo tiêu chuẩn IEC 60331.

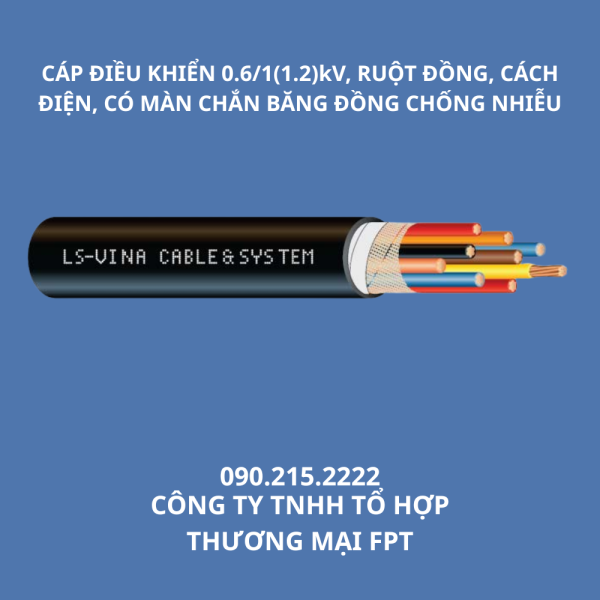

Cáp điều khiển và dây dẫn trần
Bao gồm các dòng cáp điều khiển có lưới đồng chống nhiễu (Shielded) hoặc không chống nhiễu, cùng dây nhôm trần lõi thép (ACSR) chuyên dụng cho các tuyến truyền tải cao thế trên không.
>>>> Xem thêm: Đại lý phân phối dây điện chống cháy chính hãng, giá tốt
Hướng dẫn đọc thông số kỹ thuật trong catalogue cáp điện LS
Để áp dụng chuẩn xác số liệu từ catalogue cáp điện LS vào bản vẽ thi công, kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi sau:
– Khả năng mang dòng (Iđm): Bảng tra cứu luôn chia rõ dòng điện cho phép theo điều kiện lắp đặt: rải cáp trong không khí (30°C), chôn trực tiếp trong đất (20°C, điện trở nhiệt của đất 1.2 K·m/W) hoặc luồn trong ống cống ngầm.
– Hệ số hiệu chỉnh môi trường (K): Khi nhiệt độ môi trường thi công thực tế lệch khỏi tiêu chuẩn hoặc khi rải nhiều sợi cáp đi sát nhau, kỹ sư cần nhân dòng tải danh định với hệ số hiệu chỉnh trong bảng để tránh quá nhiệt.
– Bán kính uốn cong tối thiểu: Cáp không giáp thường yêu cầu bán kính uốn cong từ 8 đến 10 lần đường kính ngoài (D), trong khi cáp có giáp kim loại yêu cầu từ 12 đến 15 lần D để không làm biến dạng lớp cách điện.
Bảng tra cứu thông số cáp hạ thế LS thông dụng
Dưới đây là bảng trích xuất thông số kỹ thuật cho dòng cáp hạ thế bọc giáp băng thép Cu/XLPE/PVC/DSTA/PVC 0.6/1 kV (4 lõi) thường gặp trong catalogue cáp điện LS:
| Tiết diện danh định (4×… mm²) | Kết cấu ruột dẫn (Số sợi / mm) | Độ dày cách điện XLPE (mm) | Dòng tải trong không khí (30°C) | Dòng tải chôn trong đất (20°C) | Đường kính ngoài gần đúng (mm) | Trọng lượng gần đúng (kg/km) |
|---|---|---|---|---|---|---|
| 4 × 16 | 7 / 1.70 | 0.7 | 96A | 102A | 22.5 | 1.150 |
| 4 × 25 | 7 / 2.14 | 0.9 | 129A | 133A | 26.2 | 1.620 |
| 4 × 35 | 7 / 2.52 | 0.9 | 158A | 159A | 28.5 | 2.050 |
| 4 × 50 | Nén dẻ quạt | 1.0 | 192A | 188A | 30.5 | 2.540 |
| 4 × 70 | Nén dẻ quạt | 1.1 | 246A | 232A | 34.5 | 3.510 |
| 4 × 95 | Nén dẻ quạt | 1.1 | 298A | 275A | 38.5 | 4.650 |
| 4 × 120 | Nén dẻ quạt | 1.2 | 346A | 313A | 43.0 | 5.820 |
| 4 × 150 | Nén dẻ quạt | 1.4 | 395A | 350A | 47.0 | 7.050 |
| 4 × 185 | Nén dẻ quạt | 1.6 | 450A | 392A | 52.5 | 8.750 |
| 4 × 240 | Nén dẻ quạt | 1.7 | 538A | 455A | 58.5 | 11.200 |
(Lưu ý: Các số liệu trên được trích xuất từ bảng kỹ thuật nhà máy; thông số thực tế có thể thay đổi nhẹ tùy theo lô sản xuất và quy cách đặt hàng riêng).
>>>> Xem thêm: Dây điện nhôm xoắn các hãng uy tín và bảng giá mới cập nhật
NHẬN BÁO GIÁ TỐT NHẤT
Liên hệ ngay với CÁP ĐIỆN HÀ NỘI qua Zalo hoặc Website để được tư vấn quy cách phù hợp và nhận báo giá nhanh chóng!
Chính sách phân phối và hỗ trợ báo giá từ Cáp Điện Hà Nội
Cáp Điện Hà Nội cung cấp trọn bộ file mềm catalogue cáp điện LS định dạng PDF để quý khách hàng và kỹ sư tải về sử dụng trong thiết kế, thẩm định dự án. Đồng thời, chúng tôi luôn sẵn sàng hỗ trợ gửi catalogue bản cứng in màu theo yêu cầu trình mẫu vật tư tại hiện trường.
Là đại lý phân phối dây cáp điện uy tín, Cáp Điện Hà Nội mang đến giải pháp vật tư toàn diện:
√ Cung cấp 100% sản phẩm cáp điện LS-VINA chính hãng, đầy đủ chứng chỉ chất lượng (CQ), chứng chỉ xuất xứ (CO), biên bản thử nghiệm xuất xưởng và hóa đơn VAT.
√ Áp dụng mức chiết khấu cạnh tranh, giá tốt theo khối lượng đặt hàng cho mọi dự án.
√ Đội ngũ kỹ thuật hỗ trợ đọc catalogue cáp điện LS, bóc tách dự toán khối lượng và tư vấn quy cách cáp tối ưu chi phí.
√ Hỗ trợ cắt đoạn rulo theo chiều dài thực tế của rãnh hào, hạn chế hao hụt vật tư khi thi công kéo cáp.
√ Điều phối xe cẩu, xe tải giao hàng đúng hẹn đến tận chân công trình hoặc kho bãi trên toàn quốc.
Để tải về trọn bộ catalogue cáp điện LS bản mới hoặc nhận bảng báo giá chiết khấu dự án, quý khách vui lòng liên hệ hotline 0902152222 hoặc truy cập website capdienhn.com để được hỗ trợ chu đáo.
