Ký hiệu Cu/PVC/XLPE trên dây cáp điện nghĩa là gì? Hướng dẫn cách đọc thông số là kiến thức cơ bản nhưng vô cùng quan trọng đối với các kỹ sư, thợ điện và cả những khách hàng mua sắm vật tư cho gia đình. Khi cầm trên tay một sợi cáp điện tiêu chuẩn, bạn sẽ thấy một dãy chữ và số được in phun rõ nét dọc theo chiều dài thân dây. Những ký tự này không phải là ngẫu nhiên mà chúng đại diện cho cấu trúc vật liệu và đặc tính kỹ thuật của sản phẩm. Hôm nay, Cáp Điện Hà Nội sẽ giúp bạn bóc tách và thấu hiểu ý nghĩa của các thông số này một cách dễ dàng nhất.

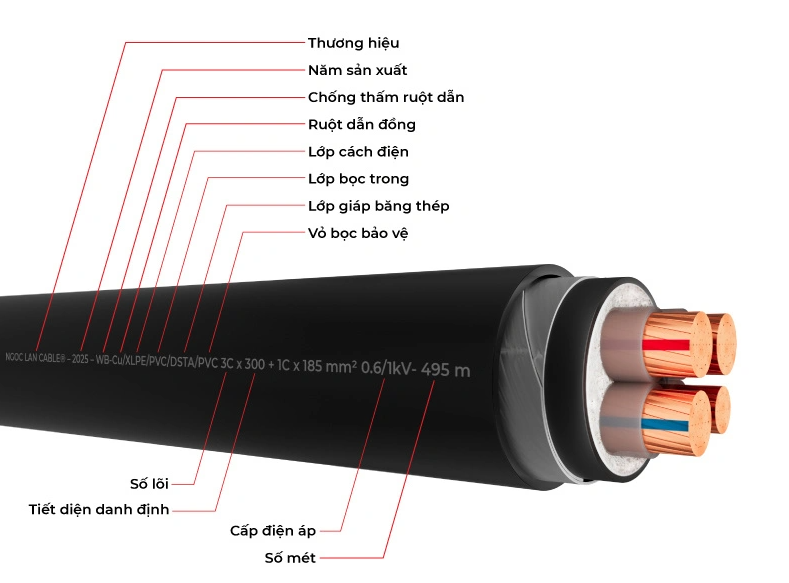

Giải mã ký hiệu Cu/PVC/XLPE trên dây cáp điện
Ý nghĩa của ký hiệu Cu
Ký tự đầu tiên “Cu” chính là ký hiệu hóa học của nguyên tố Đồng (Cuprum). Trong ngành sản xuất dây dẫn điện, ký hiệu này khẳng định phần ruột dẫn (lõi bên trong) của sợi cáp được làm hoàn toàn bằng chất liệu đồng nguyên chất. Đồng là kim loại có khả năng dẫn điện tuyệt vời chỉ sau bạc, có độ dẻo cao, dễ uốn cong và có khả năng chống ăn mòn tốt, giúp dòng điện truyền tải qua cáp luôn đạt hiệu suất tối ưu và hạn chế hao tổn điện năng.
Ý nghĩa của ký hiệu PVC
Ký tự tiếp theo “PVC” là viết tắt của cụm từ Polyvinyl Clorua. Đây là một loại nhựa nhiệt dẻo được sử dụng rất phổ biến trong ngành điện. Trong cấu trúc của chuỗi ký hiệu Cu/PVC/XLPE, chữ PVC đứng ở vị trí thứ hai thường đại diện cho lớp bọc lót bên trong hoặc lớp vỏ bảo vệ ngoài cùng của sợi cáp. Nhựa PVC có ưu điểm là độ bền cơ học cao, khả năng cách điện tốt, chống cháy ở mức độ nhất định và có giá thành hợp lý.
Ý nghĩa của ký hiệu XLPE
Ký tự cuối cùng “XLPE” là viết tắt của Cross-linked Polyethylene, nghĩa là nhựa Polyethylene liên kết chéo. Đây là vật liệu cách điện thế hệ mới cao cấp hơn nhựa PVC thông thường. Nhờ cấu trúc liên kết chéo đặc biệt, XLPE có khả năng chịu được nhiệt độ làm việc dài hạn lên tới 90 độ C và nhiệt độ ngắn mạch lên tới 250 độ C. Sự xuất hiện của XLPE giúp sợi cáp có khả năng chịu tải cực cao và cực kỳ bền bỉ trong các môi trường khắc nghiệt.

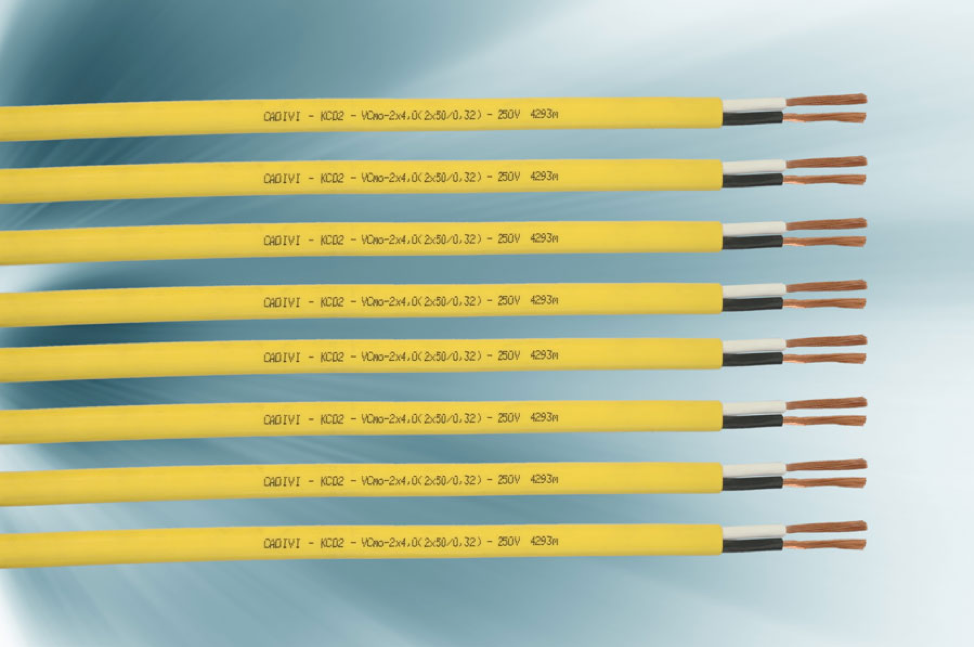

Hướng dẫn đọc một số thông số thông dụng khác trên dây cáp
Cách đọc số lõi và tiết diện danh định
Phía sau chuỗi ký hiệu vật liệu, bạn sẽ thường thấy các con số dạng như 3×16 hoặc 4×25. Con số đầu tiên thể hiện số lượng lõi dây bên trong sợi cáp, con số phía sau thể hiện tiết diện mặt cắt ngang của mỗi lõi tính bằng đơn vị milimet vuông (mm2). Ví dụ, ký hiệu 3×16 nghĩa là sợi cáp có 3 lõi đồng độc lập, mỗi lõi có tiết diện là 16mm2.
Cách đọc cấp điện áp định mức của cáp
Một thông số nữa không thể bỏ qua là cấp điện áp, thường ký hiệu là 0.6/1kV. Con số 0.6kV (600V) là mức điện áp định mức giữa lõi dẫn và lớp bọc bảo vệ đất, còn 1kV (1000V) là mức điện áp định mức giữa các lõi dẫn với nhau. Đây là dòng cáp hạ thế sử dụng phổ biến trong lưới điện dân dụng và công nghiệp công suất vừa.
→ Hy vọng những chia sẻ từ Cáp Điện Hà Nội đã giúp bạn tự tin đọc hiểu bản chất ký hiệu Cu/PVC/XLPE trên dây cáp điện nghĩa là gì? Hướng dẫn cách đọc thông số từ nay về sau.
