Cáp quang điện BS EN 50618, thường được biết đến với mã sản phẩm H1Z2Z2-K, là loại cáp chuyên dụng cho hệ thống quang điện (photovoltaic systems), được thiết kế để kết nối các tấm pin năng lượng mặt trời và các thiết bị liên quan trong hệ thống điện một chiều (DC). Sản phẩm này, thường được sản xuất bởi các thương hiệu uy tín như LS Cable, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt và phù hợp cho sử dụng ngoài trời trong điều kiện thời tiết khắc nghiệt. Bài viết dưới đây cung cấp thông tin chi tiết về thông số kỹ thuật, cấu trúc, đặc điểm nổi bật và ứng dụng của cáp quang điện BS EN 50618, được tối ưu chuẩn SEO để tăng khả năng tiếp cận trên công cụ tìm kiếm.
Thông Số Kỹ Thuật Cáp Quang Điện BS EN 50618
Dưới đây là các thông số kỹ thuật cơ bản của cáp quang điện BS EN 50618, dựa trên thông tin cung cấp và các nguồn tham khảo:
|
Thông Số |
Chi Tiết |
|---|---|
|
Mã sản phẩm |
BS EN 50618 (H1Z2Z2-K) |
|
Thương hiệu |
LS Cable (hoặc các thương hiệu đạt chuẩn tương tự) |
|
Điện áp định mức |
1.5 kV DC (giữa các dây dẫn và giữa dây dẫn với đất) |
|
Điện áp xoay chiều |
1.0/1.0 kV AC |
|
Nhiệt độ làm việc dài hạn |
90°C (tối đa 120°C trong 20,000 giờ) |
|
Nhiệt độ ngắn mạch |
250°C (tối đa 5 giây) |
|
Nhiệt độ môi trường tối thiểu |
-40°C |
|
Vật liệu lõi dẫn |
Đồng mềm mạ thiếc (Class 5 – BS EN 60228) |
|
Cách điện |
XLPO (Cross-linked Polyolefin), không chứa halogen |
|
Vỏ bọc ngoài |
XLPO, không chứa halogen, chống cháy |
|
Tiêu chuẩn chất lượng |
BS EN 50618:2014, IEC 60332-1-2, BS EN 50525-1, IEC 61034-2 |
|
Tuổi thọ dự kiến |
≥ 25 năm (trong điều kiện sử dụng bình thường) |
Ghi chú:
-
Cáp được thiết kế để sử dụng trong hệ thống quang điện ở phía dòng điện một chiều (DC) với điện áp định mức 1.5 kV DC, và có thể hoạt động ở hệ thống xoay chiều (AC) với điện áp định mức 1.0/1.0 kV.
-
Cáp đáp ứng các tiêu chuẩn về chống cháy (IEC 60332-1-2), không sinh khí halogen (BS EN 50525-1), và ít khói (IEC 61034-2), đảm bảo an toàn trong các tình huống hỏa hoạn.

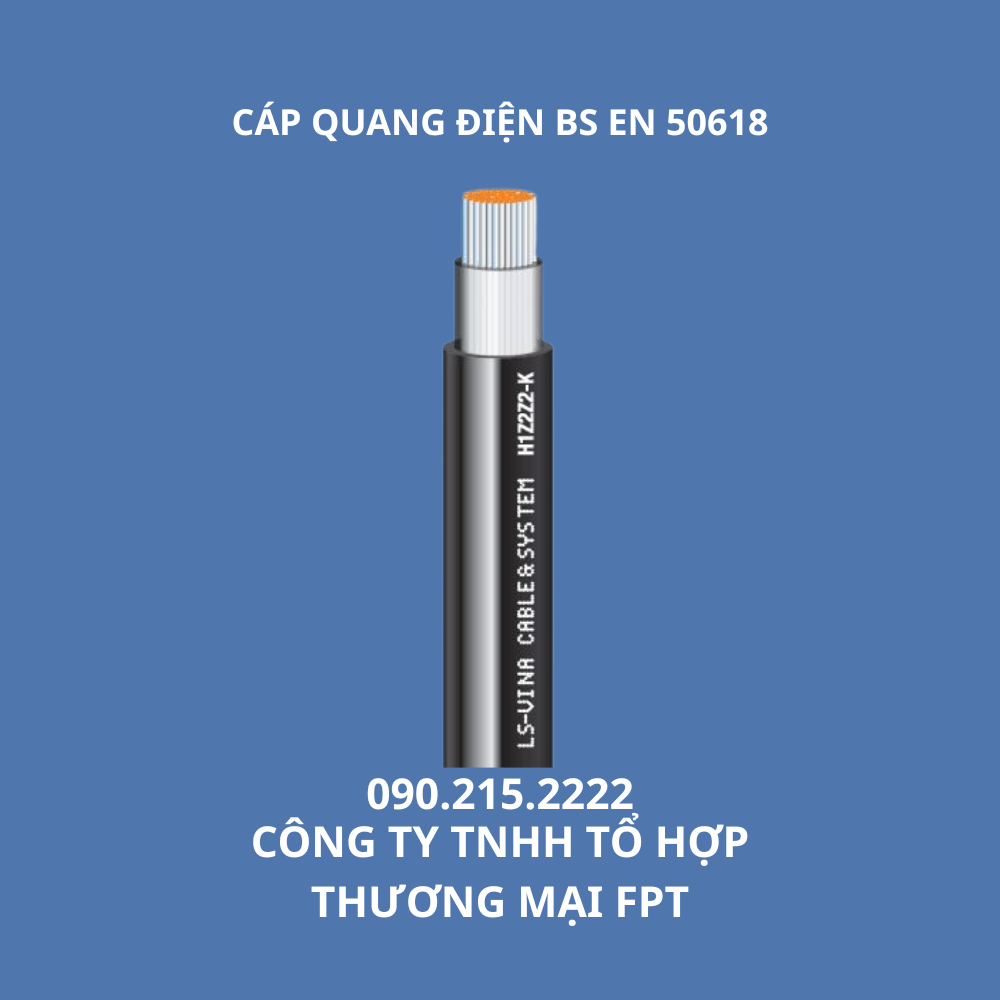

Cấu Trúc Cáp Quang Điện BS EN 50618
Cáp quang điện BS EN 50618 được thiết kế với cấu trúc ba lớp chính, tối ưu hóa cho hiệu suất truyền dẫn và độ bền trong các điều kiện môi trường khắc nghiệt:
-
Lõi dẫn:
-
Vật liệu: Đồng mềm mạ thiếc (Class 5 – BS EN 60228), đảm bảo độ dẫn điện cao, khả năng uốn dẻo tốt và chống ăn mòn trong môi trường khắc nghiệt như axit, kiềm, hoặc độ ẩm cao.
-
Cấu trúc: Lõi đơn, bện mềm (Class 5), phù hợp cho các ứng dụng cần tính linh hoạt và lắp đặt dễ dàng.
-
-
Lớp cách điện:
-
Vật liệu: Hợp chất XLPO (Cross-linked Polyolefin) màu trắng tự nhiên, không chứa halogen, đảm bảo an toàn môi trường và không sinh khí độc khi cháy.
-
Đặc tính: Chịu nhiệt độ làm việc dài hạn lên đến 90°C (tối đa 120°C trong 20,000 giờ) và nhiệt độ ngắn mạch tối đa 250°C (trong 5 giây). XLPO cung cấp độ bền điện môi cao và khả năng chống mài mòn, tia UV, và các yếu tố môi trường.
-
-
Vỏ bọc ngoài:
-
Vật liệu: Hợp chất XLPO không chứa halogen, màu đen, có khả năng chống cháy, ít khói, và không sinh khí độc (LSZH – Low Smoke Zero Halogen).
-
Đặc tính: Chống tia UV, ozon, dầu, nước, axit, và kiềm; chịu được va đập, xé, và mài mòn; phù hợp cho sử dụng ngoài trời trong điều kiện thời tiết khắc nghiệt (từ -40°C đến 90°C).
-
Nhận biết cáp:
-
In trên bề mặt cáp (khoảng cách 500mm): “EN 50618 H1Z2Z2-K 1x[Kích cỡ] SQMM SOLAR XLPO -1500V DC (Năm sản xuất) LS-VINA Cable & System”.
Đặc Điểm Nổi Bật của Cáp Quang Điện BS EN 50618
Cáp quang điện BS EN 50618 sở hữu nhiều đặc điểm nổi bật, khiến nó trở thành lựa chọn lý tưởng cho các hệ thống quang điện:
-
Khả năng chống tia UV và thời tiết khắc nghiệt:
-
Vỏ bọc và cách điện XLPO được thiết kế để chống tia cực tím, ozon, và các điều kiện thời tiết khắc nghiệt như nắng nóng, mưa, hoặc độ ẩm cao, đảm bảo tuổi thọ sử dụng lên đến 25 năm.
-
-
An toàn cháy nổ:
-
Đáp ứng tiêu chuẩn IEC 60332-1-2 về chống cháy, BS EN 50525-1 về không sinh khí halogen, và IEC 61034-2 về độ khói thấp, giúp giảm thiểu nguy cơ cháy lan và bảo vệ an toàn cho con người trong các tình huống hỏa hoạn.
-
-
Độ bền cơ học cao:
-
Cáp chịu được va đập, xé, mài mòn, và các tác động cơ học, phù hợp cho các ứng dụng cố định hoặc di động mà không chịu tải kéo.
-
-
Tính linh hoạt và dễ lắp đặt:
-
Lõi dẫn đồng mềm mạ thiếc (Class 5) và bán kính uốn cong nhỏ (6 x đường kính ngoài cáp) giúp cáp dễ dàng lắp đặt trong các hệ thống phức tạp. Cáp tương thích với các đầu nối thông dụng như MC4.
-
-
Hiệu suất truyền dẫn ổn định:
-
Lõi dẫn đồng mạ thiếc đảm bảo truyền dẫn điện một chiều hiệu quả, giảm tổn thất năng lượng trong hệ thống quang điện.
-
-
Thân thiện môi trường:
-
Vật liệu không chứa halogen và ít khói (LSZH) giúp giảm thiểu tác động đến môi trường và sức khỏe con người trong trường hợp cháy.
-
Ứng Dụng của Cáp Quang Điện BS EN 50618
Cáp quang điện BS EN 50618 được thiết kế chuyên biệt cho các hệ thống quang điện (photovoltaic systems) và có các ứng dụng chính như sau:
-
Hệ thống điện mặt trời: Dùng để kết nối các tấm pin năng lượng mặt trời với biến tần (inverter) hoặc các thiết bị khác trong hệ thống quang điện, đặc biệt ở phía dòng điện một chiều (DC).
-
Lắp đặt trong nhà và ngoài trời: Phù hợp cho các công trình trong nhà, ngoài trời, hoặc môi trường khắc nghiệt như sa mạc, khu vực ven biển, hoặc vùng có độ ẩm cao.
-
Công trình yêu cầu an toàn cao: Sử dụng trong các hệ thống điện mặt trời tại các tòa nhà thương mại, nhà máy, hoặc trang trại năng lượng mặt trời, nơi yêu cầu cáp có khả năng chống cháy, ít khói, và không sinh khí độc.
-
Ứng dụng công nghiệp: Kết nối các thành phần trong hệ thống quang điện với yêu cầu cơ học cao, như trong các nhà máy sản xuất hoặc khu công nghiệp.
Lưu ý: Mặc dù được gọi là “cáp quang điện” trong ngữ cảnh Việt Nam, cáp BS EN 50618 không phải là cáp quang truyền tín hiệu ánh sáng (như cáp quang viễn thông), mà là cáp điện chuyên dụng cho hệ thống quang điện. Tên gọi “cáp quang điện” có thể gây nhầm lẫn, vì vậy cần hiểu rõ đây là cáp điện được thiết kế cho các hệ thống photovoltaic.
Lý Do Nên Chọn Cáp Quang Điện BS EN 50618
-
Thương hiệu uy tín: Được sản xuất bởi các thương hiệu hàng đầu như LS Cable, đảm bảo chất lượng và độ tin cậy.
-
Tuân thủ tiêu chuẩn quốc tế: Đáp ứng các tiêu chuẩn nghiêm ngặt như BS EN 50618:2014, IEC 60332-1-2, BS EN 50525-1, và IEC 61034-2, đảm bảo an toàn và hiệu suất.
-
Độ bền và tuổi thọ cao: Tuổi thọ dự kiến ≥ 25 năm, phù hợp cho các hệ thống điện mặt trời dài hạn.
-
An toàn và thân thiện môi trường: Vật liệu không halogen, ít khói, và chống cháy giúp bảo vệ con người và môi trường.
-
Khả năng chống chịu môi trường: Chịu được tia UV, nhiệt độ khắc nghiệt, và các tác nhân hóa học, phù hợp cho sử dụng ngoài trời.
Kết Luận
Cáp quang điện BS EN 50618 (H1Z2Z2-K) là giải pháp tối ưu cho các hệ thống quang điện, đặc biệt trong các ứng dụng kết nối tấm pin năng lượng mặt trời ở phía dòng điện một chiều (DC). Với cấu trúc lõi đồng mạ thiếc, cách điện và vỏ bọc XLPO không halogen, cáp đảm bảo hiệu suất truyền dẫn cao, độ bền cơ học vượt trội, và an toàn cháy nổ. Đáp ứng các tiêu chuẩn quốc tế như BS EN 50618:2014, IEC 60332-1-2, BS EN 50525-1, và IEC 61034-2, sản phẩm này là lựa chọn lý tưởng cho các công trình điện mặt trời trong nhà, ngoài trời, và trong môi trường khắc nghiệt.
