Cáp điện CVV là gì? Cấu tạo, đặc điểm và ứng dụng trong công trình

     Trong hệ thống cơ điện công trình dân dụng lẫn công nghiệp, việc lựa chọn đúng chủng loại dây dẫn giúp hệ thống vận hành an toàn và tối ưu chi phí đầu tư. Trong số các loại cáp hạ thế phổ biến hiện nay, cáp điện CVV là dòng sản phẩm quen thuộc, xuất hiện nhiều ở các tuyến truyền tải điện nội bộ. Bài viết dưới đây tổng hợp thông tin chi tiết về khái niệm, cấu tạo, đặc điểm kỹ thuật và ứng dụng thực tế của cáp CVV trong thi công xây dựng.

Cáp điện CVV là gì? Cấu tạo chi tiết của cáp điện CVV?

     Cáp điện CVV là dòng cáp điện lực hạ thế có ruột dẫn bằng đồng (Cu), lớp cách điện bằng nhựa Polyvinyl clorua (PVC) và lớp vỏ bọc bảo vệ ngoài cùng cũng bằng nhựa PVC. Ký hiệu CVV được quy định dựa trên các lớp vật liệu cấu thành sản phẩm:

          • C (Copper): Ruột dẫn bằng đồng nguyên chất.

          • V (PVC): Lớp cách điện bằng vật liệu nhựa PVC.

          • V (PVC): Lớp vỏ bọc bên ngoài bằng vật liệu nhựa PVC.

     Dòng cáp này thường được thiết kế để làm việc với cấp điện áp danh định 0.6/1 kV (tương đương 600V/1000V), dùng cho mạng lưới truyền tải và phân phối điện hạ thế cố định.

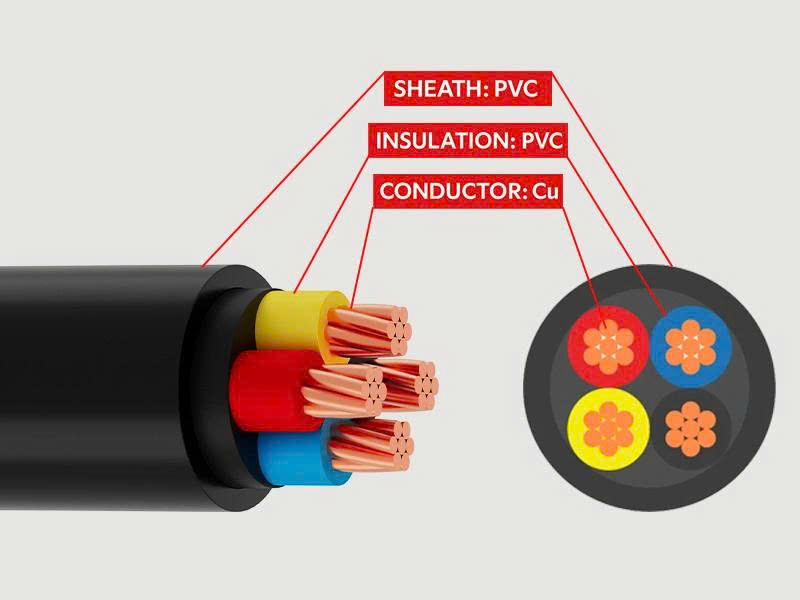

Cấu tạo chi tiết của cáp điện CVV

     Tùy theo yêu cầu kỹ thuật của công trình, cáp CVV có thể được sản xuất với quy cách 1 lõi, 2 lõi, 3 lõi, 4 lõi hoặc 3 pha 1 trung tính (3+1 lõi). Dù số lượng lõi khác nhau, cấu trúc cơ bản của cáp gồm các thành phần từ trong ra ngoài như sau:

          • Ruột dẫn: Làm từ sợi đồng ủ mềm với độ tinh khiết cao. Ruột dẫn có thể là sợi tròn đặc (cấp 1) hoặc nhiều sợi bện nén tròn (cấp 2) theo tiêu chuẩn TCVN 6612 / IEC 60228. Thiết kế này giúp đảm bảo khả năng dẫn điện ổn định và hạn chế hao hụt điện năng trong quá trình truyền tải.

          • Lớp cách điện: Sử dụng nhựa PVC cách điện chuyên dụng. Mỗi lõi dẫn được phân biệt bằng màu sắc riêng biệt (đỏ, vàng, xanh, đen hoặc sọc vàng – xanh cho dây tiếp địa) nhằm hỗ trợ thợ kỹ thuật nhận diện pha thuận tiện khi đấu nối tủ điện.

          • Lớp độn và băng quấn cố định: Áp dụng cho các dòng cáp từ 2 lõi trở lên. Nhà sản xuất sử dụng sợi PP hoặc vật liệu PVC chèn vào các khe hở giữa các lõi cáp để giữ tiết diện cáp luôn tròn đều, sau đó cố định bằng một lớp băng quấn chịu lực.

          • Lớp vỏ bọc bảo vệ ngoài cùng: Chế tạo từ nhựa PVC có độ bền cơ học tốt, thường có màu đen. Lớp vỏ này đóng vai trò ngăn hơi ẩm xâm nhập, hạn chế mài mòn và bảo vệ các lớp cách điện bên trong trước ảnh hưởng của môi trường.

Đặc điểm kỹ thuật của cáp điện CVV

     Cáp CVV sở hữu nhiều ưu điểm về mặt cơ lý nhưng cũng có những giới hạn nhất định mà kỹ sư cơ điện cần chú ý khi lên phương án thiết kế:

          – Cấp điện áp làm việc: Hoạt động ổn định ở điện áp 0.6/1 kV, tần số 50Hz.

          – Nhiệt độ vận hành: Nhiệt độ làm việc dài hạn cho phép của ruột dẫn đạt mức 70°C. Khi xảy ra sự cố ngắn mạch, nhiệt độ cho phép có thể lên đến 160°C trong thời gian không quá 5 giây.

          – Độ linh hoạt cao: Nhựa PVC có độ dẻo vừa phải, giúp cáp dễ uốn cong quanh các góc chuyển hướng, tạo điều kiện thuận lợi cho công tác kéo cáp qua máng hoặc ống luồn.

          – Kháng ẩm và hóa chất nhẹ: Lớp vỏ PVC ngoài cùng có khả năng chịu ẩm mòn tốt, bảo vệ dây dẫn hiệu quả khi làm việc trong môi trường công trình kín gió hoặc khu vực ẩm thấp.

          – Giới hạn chịu lực trực tiếp: Cáp CVV là dòng cáp không có lớp giáp kim loại (băng thép hoặc sợi thép bảo vệ). Do đó, sản phẩm không thích hợp để chôn trực tiếp dưới đất mà không có ống bảo vệ bọc ngoài, vì dễ bị biến dạng khi chịu tác động cơ học mạnh từ ngoại lực hoặc các loài gặm nhấm.

Ứng dụng của cáp điện CVV trong các công trình

     Nhờ chất lượng truyền dẫn ổn định cùng mức giá thành cạnh tranh so với các dòng cáp bọc XLPE, cáp CVV được ứng dụng rộng rãi ở nhiều hạng mục công trình:

          • Hệ thống phân phối điện trong nhà: Cáp được sử dụng làm đường dẫn điện từ phòng biến áp, tủ điện tổng (MSB) dẫn đến các tủ điện phân phối tầng (DB) trong tòa nhà văn phòng, chung cư, khách sạn hoặc nhà dân dụng.

          • Lắp đặt trên hệ thống thang máng cáp: Tuyến cáp CVV thường được bố trí gọn gàng bên trong thang cáp hoặc máng cáp đi dọc theo trục kỹ thuật đứng, trần kỹ thuật của các nhà máy sản xuất và trung tâm thương mại.

          • Đi dây luồn ống âm tường và sàn: Khi thi công âm sàn bê tông hoặc âm tường, cáp CVV được luồn qua ống nhựa PVC cứng hoặc ống ruột gà nhằm tăng cường khả năng chống cháy lan và ngăn ngừa va chạm vật lý.

          • Cấp nguồn cho máy móc, thiết bị phụ trợ: Cáp dùng để truyền nguồn tải cho các thiết bị cố định như hệ thống bơm nước sinh hoạt, quạt thông gió, hệ thống điều hòa không khí trung tâm và chiếu sáng nhà xưởng.

Một số lưu ý khi chọn mua và thi công cáp CVV

     Để tuyến truyền tải vận hành an toàn và đạt tuổi thọ sử dụng lâu dài, quá trình lựa chọn và thi công cần chú ý:

          – Tính toán đúng tiết diện dây dẫn: Dựa trên công suất tiêu thụ của phụ tải và chiều dài tuyến dây để chọn tiết diện ruột đồng phù hợp, tránh hiện tượng quá tải gây sụt áp hoặc phát nhiệt làm lão hóa lớp cách điện PVC.

          – Bảo vệ cáp khi chôn ngầm: Nếu bắt buộc phải chôn ngầm tuyến dây ngoài trời, cần luồn cáp qua ống xoắn chịu lực chuyên dụng (ống HDPE) và chôn ở độ sâu đạt chuẩn kỹ thuật cơ điện để phòng tránh rủi ro sụt lún đất.

          – Kiểm tra thông số kỹ thuật xuất xưởng: Lựa chọn cáp từ những thương hiệu sản xuất uy tín, có đầy đủ chứng chỉ chất lượng (CQ) và chứng chỉ xuất xưởng (CO), bảo đảm ruột đồng đủ đường kính và lớp cách điện đạt tiêu chuẩn thử nghiệm độ bền điện áp.
